Error en Internet

Mirando las conexiones se ve que las bombillas E1 y E3 estan en serie (mirar cable marrón).

Si me fijo en el neutro (azul) y en el gris que sal del interruptor (fase L1) VERÉ QUE E1 Y E3 ESTÁN EN PARALELO CON E2 EN UN PARALELO LOS MISMOS CABLES VAN A TODAS LAS BOMBILLAS (mediante las regletas en cajas de derivación).


Este esta bien y el de arriba mal.

A la bombilla que está en serie le llegan dos cables de la fase y a las que están en paralelo les llegan uno de la fase y un neutro. las bombillas no lucen igual porque se reparte la energia entre las 2 que están en serie y la que está en paralelo luce más.

Esquema Unifiliar

Todos los esquemas son el mismo.

Arriba a la izquierda esquema de electricista.

Abajo a la derecha conexiones en la caja de derivacion.

Arriba a la izquierda los redoncheles son la caja de derivacion las rayas tachando cables son el nº de cables. Interruptor caja derivacion van 3 cables. De las bombillas a la caja de derivacion 3 cables. De una caja de derivacion a otra son 4 cables.

Los cuatro esquemas son lo mismo.
Con el mismo interruptor apago y enciendo las bombillas en paralelo.
Esto se ve bien en el esquema funcional.
Las conexiones en la caja de derivación es como lo hacemos en el taller.

Potencia

 -Mucha potencia realiza mucho trabajo.

Watios = voltios x amperios.

Potencia = voltaje x intensidad.

¿Qué gasta más potencia?

Bombila:40W ;funciona a 220V; pasan 0,18 A

Lavadora: 220 o de 240W; funciona a 220V; pasan 1,09A

Horno: 2000W; funciona a 220V; pasan 9,09A

Plancha: 2200W; funciona a 220 V; pasan 5.45A.

Ventilador:;funciona a 220 V; pasan 5.45A.

Microhondas:;funciona a 220 V; pasan 9,09A.

Móvil:;funciona a 220 V; pasan 6,90A.

Tension Vivienda 220V

En una vivienda, en todos los enchufes hay una tensión (alterna) de 220V, que se transmite mediante dos cables, el neutro (azul) y la fase (negro/marrón).
 También las bombillas, o cualquier aparato doméstico funcionará a 220V, se conectan en paralelo.

Cada bombilla, aparato, o ``carga´´ enchufados o encendidos en la casa consume una intensidad según sea la resistencia de la ``carga´.

Más resistencia menos intensidad.
Menos resistenia más intensidad.

 I=V/R
Tengo una pila de 1.SV de continua, hay tres bombillas colocadas en paralelo, cada una de ellas recibe 1.SV, por lo tanto la intensidad que ``consumen´´ es I=V/R=1.SV/15^=0.1A
Cada una de las bombillas consume 0,1A pues todos tienen la misma ``carga´´ o resistencia. El consumo total de intensidad en las casas será la suma de intensidades de cada una de las bombillas.
It=0,1A+0,1A+0,1A=0,3A

Caja De Derivacion

Primero vemos la caja de derivación con los cables conectados. Se juntan dos neutros en la regleta, tierra hace lo mismo pero juntándose con otro de tierra y fase igual pero conectado con otro de fase.

Por último el cable de fase se conecta al interruptor y la bombilla, el neutro va de la regleta a la bombilla. El de tierra no se usa.


Ahora vemos el esquema de la caja de derivación. El interrupor está en la pared y la bombilla en el techo o la pared y todo conectado por cables a la caja.

Enchufes En Paralelo

Los enchufes están en paralelo y todos están a la misma tensión.
Por el neutro y la fase vienen 220 V de alterna para llevarlos con una regleta puedo sacar cables para cada uno de los enchufes. Asi  es como obtengo enchufes en paralelo, en cada uno hay 220 V de alterna.
Si yo quiero poner otro enchufe tengo que sacar de cada regleta un cable de cada, poner en paralelo el enchufe. Y conectar los cables.

Interruptor

El interruptor corta la fase por el cable marrón
Gracias al interruptor la  bombilla luce.
El cable azul no corta.
No se usa el cable de tierra.
Los interruptores nos permiten controlar el encendido o apagado de luces de nuestras casas, se llaman interruptores unipolares (un solo polo), es decir, cortan solo un cable, la fase o vivo. No cortan el neutro, y para encender bombillas no se necesita cable de tierra.
En una toma eléctrica deben ir los tres cables: fase, neutro y tierra.

Tipos De Cables

Neutro: es el nivel 0 o neutro.
Fase: es la onda donde van los voltios.
Tierra: conexión  a la tierra protege de descargas eléctricas llevado electricidad que escapa a tierra.

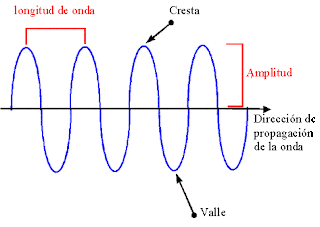

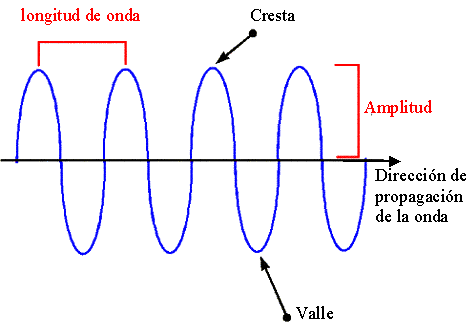

 Esto es una imagen de una onda de 220v como la de la fase.

I=V/R

I=V/R

Mucha resistencia hace que pase poca intensidad por un sitio.

Poco o nada de volumen - Resistencia al máximo

Mucho volumen - Poca resistencia

Colores Cables

Colores de los cables:
Azul neutro
Verde, amarillo protección
Negro, gris, marrón conductor fase

Circuito Electrico Basico

circuito electronico basico. se cliquea el interruptor para cortar la intensidad de la corriente.

Polimetro

Polimetro mide la intensidad de la corriente
