Resistor (Resistencia)

The body of the resistor is made of a combination of conductive and non conductive materials.
Cilindrical shape a good way to limit and control ship.
You can make your own resistor with paper and pencil.
               Filling a space two meters long  ;-)
You can test the valor of the resistor in Ω of corse.



Los colores indican el valor de la resistencia.

Polímetros

        Ojos y orejas eléctricos algunas veces usamos el voltimetro. Tiene dos polaridades una positiva y otra negativa (roja y negra) que se ponene en contacto con la corriente del circuito hay nalogicospero los más comunes son digitales.  Autorange / Non autorange .


     Switched:                                                                                             Auto range
 manually switch between ranges                                         Auto range: switches between ranges
  to get accurate reading.                                                        automatically for best reading.


Instalación de comutadores.

https://www.youtube.com/watch?v=dZRxzDm4uV0

Primero se pone una guía de 5,5 metros para saber por donde van los cables y cuántos metros se debe cortar de los cables.

Después de cortar los cables comunes y la vuelta los unes con la guía para poder llevarlos a la caja de derivación.

Del cable marrón se cortan 1,5 metros.

Del cable de vuelta se corta 1 metro.

Fundamentos de la electricidad

La corriente eléctrica son los electrones que se mueven por un espacio.

Para que haya corriente eléctrica tiene que haber un lado + y otro - .

La diferencia entre estos es el voltaje.

La máquina más sencilla para crear electricidad esla pila eléctrica.

Los electrones necesitan un camino (cable conductor).

 La propiedad que dice si conduce o no es la resistencia (se mide en ohmnios).

Si conduce tiene 0 o poca resistencia tendra mucha intensidad.

Si no conduce significa que tiene infinita o mucha resistencia tendra poca intensidad.

https://www.youtube.com/watch?v=-mHLvtGjum4

Ley De Ohm

V = I x R

V = Volotaje.
I = Carriage es la I porque la C son Culombios.
R = Resistencia.

Si tenemos dos puntos en lugares diferentes y los conectamos con un cable, la energia fluye como si fuera agua. Cuando se habla de una pila de 9W se dice que es la diferencia entre las cargas positivas y las negativas. El Voltage es la diferencia entre dos puntos unidos por un cable (make sense).

Corriente (Amperios) es como un tubo con un estrechamiento cuando el agua llega a el se reduce la  vel. el voltaje.

Si queremos saber las fórmulas de la ley de Ohm solo necesitamos esta pirámide tapamos la unidad y multiplicamos o dividimos las dos restantes.
En una pila de V=9W la I=30mA  R=V:I   9:0,03 = 300Ω


 I = V : R               V = I • R            R = V : I

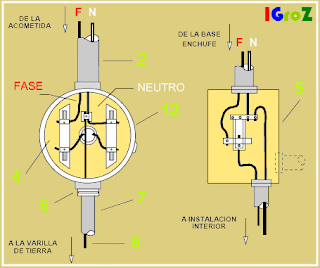

Acometida y el protector de sobretensiones

La acometida es el segmento de la red de distribución eléctrica que llega hasta nuestros hogares y se conecta en el cuadro eléctrico.

El protector de sobretensiones sirve para proteger a los dispositivos eléctricos de picos de tensión. Esto intenta regular el voltaje que llega a los dispositivos.

Nueva regla de el cuadro eléctrico:

Apartir de ahora en el cuadro eléctrico no se incluirá el I.C.P

Esto es un link de como montar un cuadro eléctrico con la nueva normativa:

https://www.youtube.com/watch?v=CThzQNFQEbc

Conexiones caja de registro

1.- Lo primero es diferenciar el interruptor, los circuitos de alumbrado y los de fuerza.

-Interruptor: tiene 2 fases la ``ida´´(negro) y la ``vuelta´´(marrón)
-Alumbrado: tiene fase y neutro
-Fuerza: tiene fase, neutro y tierra.



2.- Despues de diferenciar todo esto se pelan los cables y se conectan con sus respectivos en las regletas.

Todas las conexiones se hacen en la caja de derivación
Todos los neutros se tienen que colocar en una misma regleta.
Un ejemplo de como conectar todo esto esta en este video:

 https://www.youtube.com/watch?v=1VlGBxg8U6I

 Detalles:

Tierra va a una pica hundida bajo la casa no pertenece a la compañía eléctrica.
Según el tamaño de la borna en los cables habrá más o menos Amperios.

Cuadro eléctrico

El cuadro eléctrico de la vivienda es por donde entra la electricidad y se distribuye a todos aparatos por los diferentes circuitos, tiene que haber minimo para la cocina, la lavadora, el lavavajillas, enchufes para cada aparato e iluminación. A estos enchufes se les llama P.I.A (pequeño interruptor automático).

La diferencia entre el diferencial y la P.I.A es que el diferencial salta para TODOS los aparatos eléctricos y la P.I.A para solo uno en concreto.

A la P.I.A llegan dos cables (fase y neutro)
